MỤC LỤC:
1. Xác định giao thức truyền thông:
2. Chọn thiết bị tương thích:
3. Kết nối vật lý:
4. Cấu hình phần mềm HMI:
5. Cấu hình phần mềm PLC:
6. Thiết kế giao diện và liên kết dữ liệu:
6. Thiết kế giao diện và liên kết dữ liệu:
-
Xác định giao thức truyền thông:
- Giao thức phổ biến là RS232, RS485, Ethernet.
- Chọn giao thức phù hợp với loại HMI và PLC bạn đang sử dụng.
-
Chọn thiết bị tương thích:
- Đảm bảo HMI và PLC có thể giao tiếp được với nhau.
- Các hãng HMI phổ biến: Siemens, Mitsubishi, ABB, Delta, Weinview (Weintek).
- Các hãng PLC phổ biến: Siemens, Mitsubishi, Omron, Delta.
-

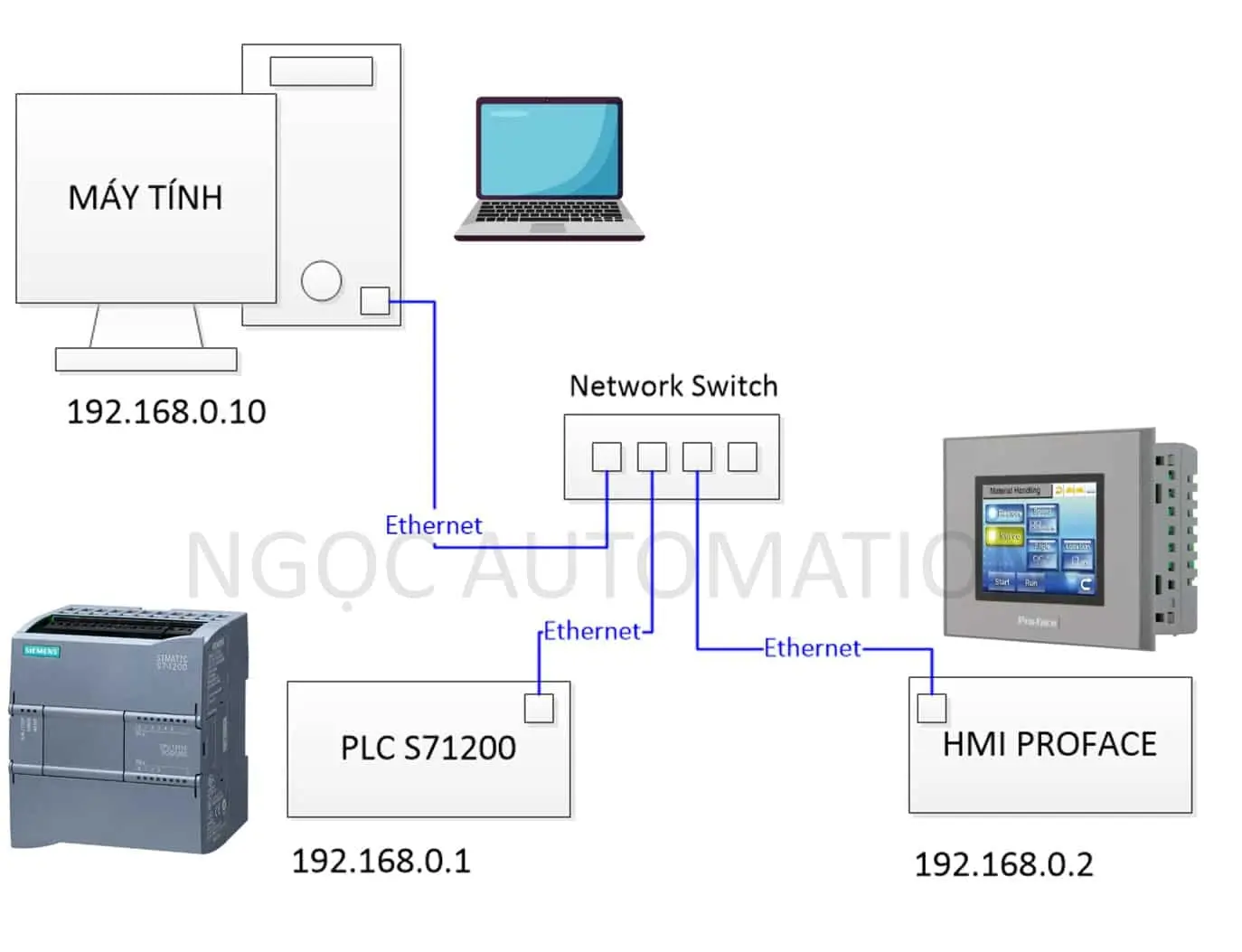

Kết nối vật lý:
- Sử dụng cáp kết nối phù hợp với giao thức đã chọn.
- Ví dụ: Cáp RS232, RS485, cáp Ethernet, cáp chuyên dụng của từng hãng (như cáp DOP-FX cho Delta).
-
Cấu hình phần mềm HMI:
- Mở phần mềm lập trình HMI (ví dụ: HMI của Delta sử dụng DOPSoft, HMI Weinview sử dụng EasyBuilder Pro).
- Chọn loại PLC và cấu hình các thông số kết nối (như địa chỉ IP, tốc độ baud, số cổng, giao thức truyền thông).
-
Cấu hình phần mềm PLC:
- Nếu cần, cấu hình các thông số truyền thông trên phần mềm lập trình PLC tương ứng (ví dụ: TIA Portal cho PLC Siemens, GX Works2 cho PLC Mitsubishi).
-
Thiết kế giao diện và liên kết dữ liệu:
- Trên phần mềm HMI, thiết kế giao diện người dùng (các nút bấm, màn hình hiển thị, v.v.).
- Liên kết các phần tử giao diện với các địa chỉ dữ liệu tương ứng trên PLC (ví dụ: liên kết nút bấm với một bit điều khiển trên PLC, liên kết một thanh ghi hiển thị với một thanh ghi dữ liệu trên PLC).
-
Kiểm tra kết nối:
- Tải chương trình xuống HMI và PLC.
- Kiểm tra xem HMI có hiển thị dữ liệu từ PLC và có thể điều khiển PLC được không.
- Ví dụ: kiểm tra việc thay đổi giá trị của một biến trên HMI có làm thay đổi trạng thái của một đầu ra trên PLC hay không.
Lưu ý:
- Việc kết nối HMI và PLC có thể khác nhau tùy thuộc vào từng loại thiết bị cụ thể. Hãy tham khảo tài liệu hướng dẫn của nhà sản xuất để có thông tin chi tiết.
- Trong quá trình kết nối, hãy đảm bảo rằng tất cả các thiết bị đều được cấp nguồn đầy đủ và được kết nối đúng cách.
- Nếu gặp khó khăn trong quá trình kết nối, hãy tìm sự trợ giúp từ các chuyên gia hoặc nhà cung cấp thiết bị.
